UL1422on ühetuumaline elektrooniline traat, millel on PVDF (polüvinülideenfluoriid, üldtuntud kui Kynar) isolatsioon, pidev töö 105 kraadi juures, nimipinge puudub ja 5MIL (ligikaudu 0,127 mm) õhukese seinaga. See on ette nähtud täppisjuhtmete ja mähiste rakenduste jaoks fikseeritud paigaldistes ning sobib elektroonikaseadmete tagaplaatide, meditsiiniliste andurite, testimisseadmete ja muude stsenaariumide jaoks.
Funktsioon
Juht: kiud tina/hõbe/nikel{0}}kaetud/paljas vask
Isolatsioon: PVDF
Taastatud temperatuur: 105 kraadi
Taastatud pinge: nimipinge puudub
Põlemiskatse: läbib UL VW-1 leegikatse
Hea mähise jõudlus
Madal suitsu
Kuumekstrusioonitöötluse kasutamine
Mitte{0}}halogeen
Standardviide: UL 758, UL1581
Keskkonnatestide läbimine ROHS
UL 30awg kuni 20awg
Rakendus
Elektrooniliste seadmete täpne juhtmestiku mõõtur
Arvuti/serveri tagaplaadi mähis, PCB-ühendus, sisemine fikseeritud toitejuhtmestik, üliõhuke isolatsioon säästab ruumi, usaldusväärne mähis, temperatuuritaluvus kohandub seadmete sisemise soojuse hajumise keskkonnaga
01
Testimine ja mõõtmine
ATE testimisseadmetel, signaali testimisrihmadel ja sondi ühendusjuhtmetel on kõrge dielektriline ja keemiline stabiilsus, et tagada testimissignaali täpsus, ning neid on lihtne integreerida õhukeste seintega kinnitusdetailidesse
02
Meditsiiniline elektroonika
Kehatemperatuuri/rõhuanduri juhtmed, monitori sisemine juhtmestik, siirdatud seadmete välisjuhtmed on puhtad, vähetoksilised ja kemikaalidele vastupidavad, sobivad meditsiinilistesse keskkondadesse, õhukeste seintega, mis sobivad miniatuurseks kujundamiseks
03
Tööstuslik kontroll
PLC tagaplaat, servoajami sisemine fikseeritud juhtmestik, õli/kemikaalide suhtes vastupidav instrumendi signaaliühendus, mehaanilise kulumiskindel fikseeritud paigaldus, tööstuskeskkonnale kohandatud temperatuur
04
Lennundus
Fikseeritud juhtmestik lennunduse elektroonikaseadmete sees (mitteliikuvad osad), vähese suitsu- ja halogeeni-vaba, kõrge ja madala temperatuurikindel, õhukese-seinaga ja kerge, sobib suletud ruumidesse masinaruumides/seadmeruumides
05
Struktuur
Kümme värvitooni valida
Sertifitseerimine
IECQ
VDE
UL
CCC
SA

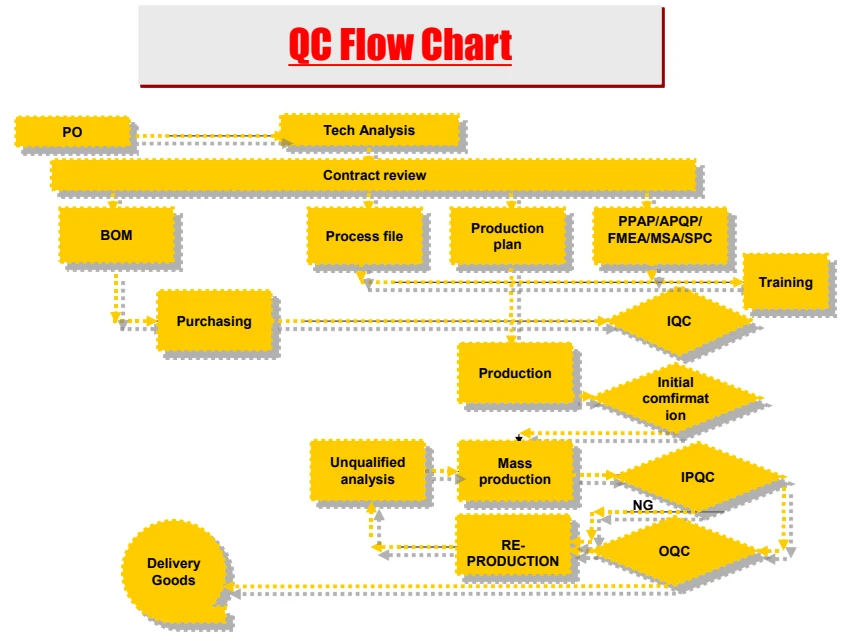

Lahendus
KKK
K: 1. Mis on masstootmise tarneaeg?
V: Tootmisaeg: 20-30 päeva.
K: 2. Millised on teie tarnetingimused?
V: Aktsepteerime EXW, FOB, CFR, CIF. Saate valida selle, mis on teile kõige mugavam või kulutõhusam.
K: 3. Kas olete tootja?
V: Oleme Hiinas Guangdongis Shenzhenis asuv tootja. Meie ettevõtte müügi- ja teenindusvõrk katab kogu maailma, et tagada toodete professionaalsus ja klientide rahulolu-müügijärgse teenindusega.
Tehnilised parameetrid
|
STIIL |
standardne AWG |
Dirigent suurus (Nr/mm) ±0,005 mm |
Dirigent vastupanu 20 kraadi (Ω/km) |
Dirigent Dia. (mm) |
isolatsioon paksus (mm) |
Üldläbimõõt (mm) |
||
|
Nom |
Min. |
Nom. |
Tole. |
|||||
|
1422 |
20 |
19/0.19 |
36.70 |
0.95 |
0.13 |
0.102 |
1.25 |
±0.10 |
|
7/0.30 |
36.70 |
0.92 |
0.13 |
0.102 |
1.20 |
±0.10 |
||
|
1/0.813 |
35.20 |
0.813 |
0.13 |
0.102 |
1.07 |
±0.10 |
||
|
22 |
19/0.15 |
59.40 |
0.76 |
0.13 |
0.102 |
1.05 |
±0.10 |
|
|
1/0.65 |
56.40 |
0.65 |
0.13 |
0.102 |
0.91 |
±0.10 |
||
|
24 |
1/0.51 |
89.30 |
0.51 |
0.13 |
0.102 |
0.77 |
±0.10 |
|
|
7/0.20 |
94.20 |
0.61 |
0.13 |
0.102 |
0.90 |
±0.10 |
||
|
26 |
7/0.16 |
150.00 |
0.49 |
0.13 |
0.102 |
0.78 |
±0.10 |
|
|
1/0.4 |
143.00 |
0.40 |
0.13 |
0.102 |
0.70 |
±0.10 |
||
|
28 |
7/0.127 |
239.00 |
0.39 |
0.13 |
0.102 |
0.68 |
±0.10 |
|
|
1/0.32 |
227.00 |
0.32 |
0.13 |
0.102 |
0.58 |
±0.10 |
||
|
30 |
7/0.10 |
381.00 |
0.30 |
0.13 |
0.102 |
0.60 |
±0.10 |
|
|
1/0.254 |
361.00 |
0.254 |
0.13 |
0.102 |
0.51 |
±0.10 |
||
