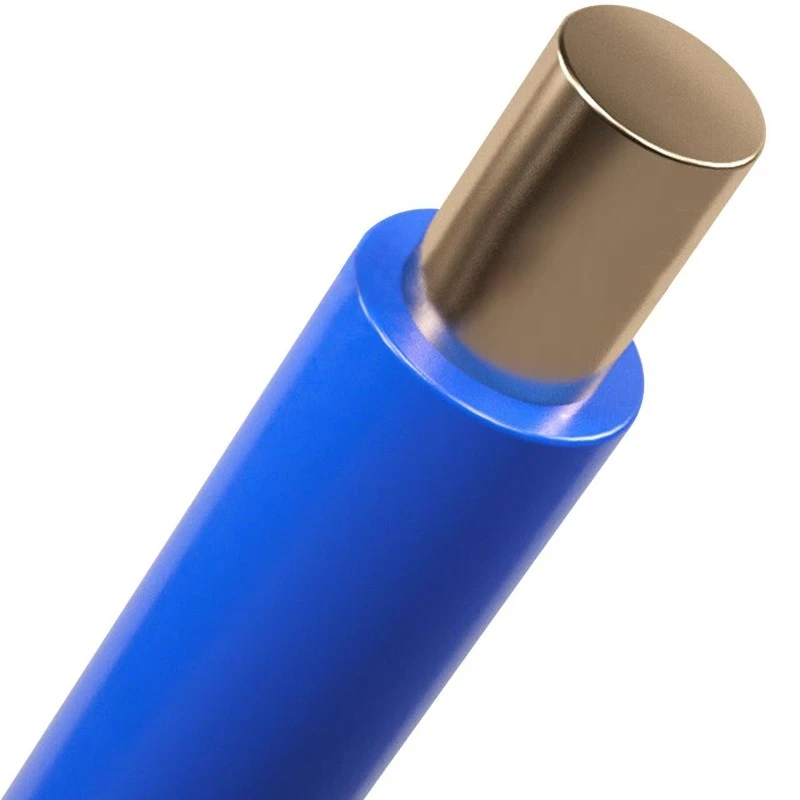

UL10326 fluoroplastisolatsiooniga traaton AWM (Equipment Interwiring) elektrooniline traat vastavalt UL 758 standardile. Juht on tavaliselt valmistatud tinaga kaetud vasest või paljast vasest ühesoonelisest/keerdunud traadist ning isolatsioonikiht on PFA (perfluoroalkoksüvaik). Fluoroplastist isoleeritud traati UL10326, millel on suurepärane kõrge temperatuuritaluvus, vastupidavus keemilisele lahustile (hape, leelis, õli) ja PFA isolatsioonikihi madala dielektrilise kadu omadused, kasutatakse peamiselt erinevate elektriseadmete, instrumentide ja tööstusseadmete kõrge temperatuurikindla ühendusjuhtmena. Tavaliselt kasutatakse seda kõrge temperatuuriga ahjudes, keevitusseadmetes, pooljuhtide tootmisseadmetes, keemiliste protsesside juhtimisseadmetes ja mõnes lennunduselektroonika sisemises juhtmestikus. Tuleb märkida, et selle nimipinge on liiga madal ja sobib ainult seadmete sees olevate madalpingeahelate jaoks. See ei saa asendada vooluvõrku.
Funktsioon
Juht: nikkel/hõbe/paljas vaskjuhe
Isolatsioon: PFA
Taastatud temperatuur: 200 kraadi
Taastatud pinge: 150 Vac
Mitteohtlik
Hea vastupidavus keerdudele
Põlemiskatse: läbib UL VW-1 leegikatse
Suurepärane vastupidavus kiirgusele
Kasutage poolekstrusiooni töötlemist
Standardviide: UL 758, UL1581
Keskkonnatestide läbimine ROHS
UL 30awg kuni 10awg
Rakendus
Fluoroplastist isolatsiooniga traati UL10326 kasutatakse peamiselt kõrge temperatuuri ja madalpinge ühendusjuhtmena elektriseadmetes, instrumentides ja tööstusseadmetes.
Tööstuslikud kõrge temperatuuri ja protsesside juhtimisseadmed
Fluoroplastist isolatsioonitraati UL10326 kasutatakse sisetemperatuuri reguleerimiseks ja andurite juhtmete jaoks tööstuslikes ahjudes, tagasivoolujootmismasinates, lainejootmisseadmetes, survevalumasinate kuumutustsoonides ja klaasi-/metallurgia tootmisliinides. PFA isolatsioonikiht talub pikka aega kõrgeid temperatuure üle 200 kraadi ja töökoja õliplekke, nõrka happe- ja leelisekorrosiooni, mis on parem tavalistest PVC- või XLPE-juhtmetest.
Pooljuhid ja täppisinstrumendid
UL10326 fluoroplastist isolatsioonitraati kasutatakse pooljuhtide tootmisseadmete (söövitusmasinad, difusioonahjud) ja laboratoorsete analüütiliste instrumentide (kromatograafid, massispektromeetrid) sisemise juhtmestiku või signaali hüppajate jaoks. Fluoroplastidel on äärmiselt madal dielektriline konstant, madal niiskuse neeldumine ja kõrge puhtusastmega keemiline inertsus, mistõttu need sobivad puhaste ruumide keskkondades ja täppismõõtmisahelates.
Kvaliteetsed kodumasinad ja kütteseadmed
Kasutatakse kaubanduslike mikrolaineahjude, elektriahjude, kohvimasinate, küttekehade ja muude kütteseadmete temperatuuriregulaatorite ja küttetorujuhtmete jaoks. Fluoroplastist isoleeritud traat UL10326 on temperatuuritaluvusega 200 kraadi ja VW-1 leegiaeglustavad omadused, mis võivad takistada isolatsioonikihi pehmenemist või põlemist kohaliku ülekuumenemise tõttu.
Meditsiiniline ja erivarustus
Fluoroplastisolatsiooniga traati UL10326 kasutatakse meditsiiniliste elektroonikaseadmete (vereanalüsaatorid, füsioteraapia instrumendid) sisemiseks juhtmestikuks, mis nõuavad vastupidavust kõrgel temperatuuril steriliseerimisele (etüleenoksiid/madala{2}}temperatuuriline plasma) või sagedast pühkimist ja desinfitseerimist. Fluoroplastid on mittehügroskoopsed ja vastupidavad tavaliselt kasutatavatele desinfektsioonivahenditele, mis vastavad meditsiiniseadmete materjalide puhtuse ja stabiilsuse nõuetele.
Struktuur
Saadaval olevad värvid: mitu värvi
Pakendi tüüp: 500Ft/rull, 1000Ft/rull,2000Ft/rull.
Meie tehas
Partnerid
KKK
K: 1. Kas teie juhtmed on ROHS-iga ühilduvad?
V: Kõik meie juhtmed on ROHS-iga ühilduvad.
K: 2. Mis on teie saatmisteenus?
V: Saame pakkuda teenuseid laevade broneerimiseks, kaupade konsolideerimiseks, tollideklaratsiooniks, saatedokumentide koostamiseks ja lahtiselt tarnimiseks laevasadamas.
K: 3. Mis on masstootmise tarneaeg?
V: Umbes 20 kuni 30 päeva.
Toodete kirjeldus
|
STIIL |
standardne AWG |
Dirigendi suurus (Nr/mm) ±0,005 mm |
Dirigent takistus 20 kraadi (Ω/km) |
Dirigent Dia. (mm) |
isolatsiooni paksus (mm) |
Üldläbimõõt (mm) |
||
|
Nom. |
Min. |
Esmasp |
Tol |
|||||
|
10326 |
10 |
37/0.42 |
3.54 |
2.94 |
0.33 |
0.30 |
3.60 |
±0.15 |
|
12 |
37/0.374 |
5.64 |
2.62 |
0.33 |
0.30 |
3.28 |
±0.15 |
|
|
14 |
19/0.361 |
8.96 |
1.85 |
0.33 |
0.30 |
2.55 |
±0.10 |
|
|
16 |
19/0.287 |
14.60 |
1.50 |
0.20 |
0.18 |
1.90 |
±0.10 |
|
|
18 |
19/0.235 |
23.20 |
1.18 |
0.20 |
0.18 |
1.58 |
±0.10 |
|
|
20 |
19/0.19 |
36.70 |
0.95 |
0.15 |
0.13 |
1.25 |
±0.10 |
|
|
22 |
19/0.15 |
59.40 |
0.76 |
0.15 |
0.13 |
1.05 |
±0.10 |
|
|
24 |
7/0.20 |
94.20 |
0.61 |
0.15 |
0.13 |
0.90 |
±0.10 |
|
|
26 |
7/0.16 |
150.00 |
0.48 |
0.15 |
0.13 |
0.78 |
±0.10 |
|
|
28 |
1/0.32 |
227.00 |
0.32 |
0.15 |
0.13 |
0.62 |
±0.10 |
|
|
30 |
1/0.254 |
361.00 |
0.254 |
0.15 |
0.13 |
0.56 |
±0.10 |
|
